鋼結(jié)構(gòu)防火涂料作為建筑安全防護(hù)的重要材料，其種類(lèi)劃分直接影響施工選擇與防火效果。隨著建筑技術(shù)的進(jìn)步，防火涂料已發(fā)展出多種類(lèi)型，以適應(yīng)不同場(chǎng)景的需求。以下從防火機(jī)理、使用環(huán)境、涂層特性等角度，系統(tǒng)解析鋼結(jié)構(gòu)防火涂料的常見(jiàn)種類(lèi)及其核心特點(diǎn)。
鋼結(jié)構(gòu)防火涂料有哪幾種類(lèi)？

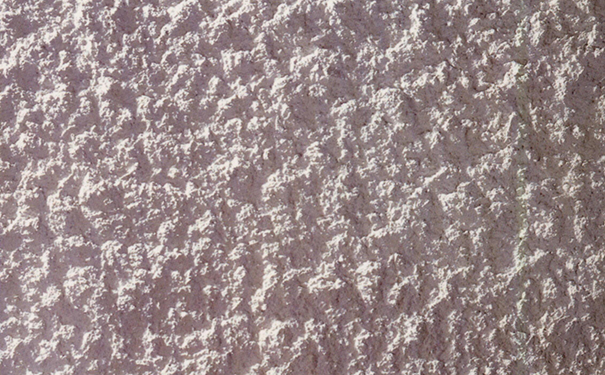

一、按防火機(jī)理分類(lèi)
1. 膨脹型防火涂料
這類(lèi)涂料在高溫下會(huì)發(fā)生物理化學(xué)變化，遇火后迅速膨脹形成蜂窩狀炭層，膨脹倍率可達(dá)原厚度的數(shù)十倍。其核心成分包括聚磷酸銨、季戊四醇等發(fā)泡劑，以及丙烯酸樹(shù)脂或環(huán)氧樹(shù)脂作為基材。膨脹形成的炭層能有效隔絕氧氣并降低熱傳導(dǎo)，耐火極限通常在0.5-3小時(shí)之間，適用于商業(yè)綜合體、機(jī)場(chǎng)航站樓等對(duì)美觀性要求較高的場(chǎng)所。其優(yōu)勢(shì)在于涂層輕?。?-5mm），施工后不影響鋼結(jié)構(gòu)外觀，但長(zhǎng)期暴露在潮濕環(huán)境中可能出現(xiàn)炭層粉化問(wèn)題。

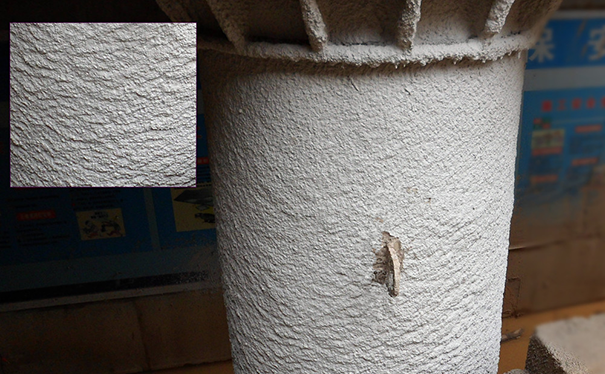

2. 非膨脹型防火涂料
又稱(chēng)厚型防火涂料，主要由蛭石、珍珠巖等無(wú)機(jī)礦物與硅酸鹽水泥復(fù)合而成。其防火原理依賴(lài)材料本身低導(dǎo)熱性（導(dǎo)熱系數(shù)≤0.1W/m·K），通過(guò)構(gòu)筑致密隔熱層延緩鋼構(gòu)件升溫。涂層厚度通常在15-50mm，耐火極限可達(dá)1-5小時(shí)，特別適合煉油廠、電力設(shè)施等高溫工業(yè)環(huán)境。這類(lèi)涂料的優(yōu)點(diǎn)是耐候性強(qiáng)、使用壽命長(zhǎng)（可達(dá)20年），但施工后結(jié)構(gòu)自重增加明顯，且表面粗糙需要二次裝飾處理。
二、按使用環(huán)境分類(lèi)
1. 室內(nèi)型防火涂料
以水性環(huán)氧樹(shù)脂為主要基料，注重環(huán)保性能，揮發(fā)性有機(jī)物（VOC）含量通常低于80g/L。配方中減少刺激性添加劑，適用于醫(yī)院、學(xué)校等密閉空間。例如某品牌室內(nèi)涂料通過(guò)法國(guó)A+認(rèn)證，甲醛釋放量≤0.01mg/m3，可實(shí)現(xiàn)涂刷后48小時(shí)入住。但這類(lèi)涂料耐候性較弱，長(zhǎng)期暴露在紫外線或高濕度環(huán)境中易出現(xiàn)涂層脫落。
2. 室外型防火涂料
采用有機(jī)硅改性樹(shù)脂或氟碳樹(shù)脂作為成膜物質(zhì)，添加紫外線吸收劑和疏水劑。例如某工程在濱海體育館項(xiàng)目中選用的室外型涂料，經(jīng)歷5年鹽霧腐蝕測(cè)試后仍保持完整防火性能。其耐溫差可達(dá)-40℃至150℃，特別適合橋梁、戶(hù)外鋼構(gòu)架等場(chǎng)景。不過(guò)這類(lèi)涂料成本通常比室內(nèi)型高出30%-50%，且施工時(shí)需要嚴(yán)格控制環(huán)境濕度。
三、特殊功能型涂料
1. 超薄型防火涂料
通過(guò)納米技術(shù)改性樹(shù)脂基材，將涂層厚度壓縮至3mm以?xún)?nèi)，同時(shí)保持2小時(shí)耐火極限。某品牌超薄涂料采用二氧化鈦包覆的氫氧化鎂阻燃劑，成功應(yīng)用于深圳某超高層建筑的異形鋼結(jié)構(gòu)，既滿(mǎn)足防火要求，又保留了建筑設(shè)計(jì)的流線美感。但這類(lèi)產(chǎn)品對(duì)基材表面處理要求極高，需達(dá)到Sa2.5級(jí)除銹標(biāo)準(zhǔn)。
2. 耐腐蝕防火涂料
專(zhuān)用于化工、海洋等腐蝕環(huán)境，在防火體系中集成鋅粉、磷酸鹽等防腐成分。青島某石化儲(chǔ)罐項(xiàng)目使用的雙功能涂料，既通過(guò)10mm涂層實(shí)現(xiàn)2.5小時(shí)耐火，又具備C5-M級(jí)防腐等級(jí)。此類(lèi)涂料施工時(shí)需要分層涂覆，先完成防腐底漆再施作防火層，工序復(fù)雜度較高。
3. 透明防火涂料
采用硅溶膠-凝膠技術(shù)，在保持鋼結(jié)構(gòu)金屬質(zhì)感的同時(shí)提供1小時(shí)防火保護(hù)。北京某歷史建筑改造中，為保護(hù)原有鋼桁架外觀，選用透明度達(dá)85%的防火涂層，成功兼顧文物保護(hù)與消防安全。但透明涂料的耐火性能相對(duì)較弱，且每平方米造價(jià)是普通涂料的3-5倍。
選擇防火涂料時(shí)需綜合考慮多重因素：普通民用建筑可優(yōu)先選用膨脹型涂料，兼顧效果與經(jīng)濟(jì)性；石化、電力等工業(yè)場(chǎng)景建議采用非膨脹型涂料；濱?；蚧^(qū)域應(yīng)選擇耐腐蝕型產(chǎn)品。同時(shí)要注意查看消防驗(yàn)收?qǐng)?bào)告，確保產(chǎn)品通過(guò)GB 14907-2018標(biāo)準(zhǔn)檢測(cè)，重點(diǎn)關(guān)注粘結(jié)強(qiáng)度、耐火極限等核心指標(biāo)。施工過(guò)程中，膨脹型涂料需控制每遍涂刷厚度不超過(guò)0.5mm，非膨脹型涂料則要分層涂抹并壓實(shí)，避免出現(xiàn)空鼓開(kāi)裂。
現(xiàn)代防火涂料技術(shù)正朝著多功能集成方向發(fā)展，如某新型光伏電站專(zhuān)用涂料，既滿(mǎn)足1.5小時(shí)防火要求，又能通過(guò)表面涂層提高光伏支架的發(fā)電效率。隨著材料科學(xué)的進(jìn)步，未來(lái)鋼結(jié)構(gòu)防火將呈現(xiàn)更精準(zhǔn)的場(chǎng)景化解決方案，為建筑安全提供多元化保障。
